通讯格式
【1】 修改地址
发送：01 06 00 20 00 02 09 C1
说明：如下图所示：
代码 | 功能定义 | 备注 |
01 | 当前地址 | |
06 | 功能码 | |
00 20 | 寄存器地址码 | |
00 02 | 修改地址 | |
CRC | CRC校验码，前低后高 |
【2】读取实时数据
发送：Adress 03 01 00 02 01 CRC
说明：如下图所示：
代码 | 功能定义 | 备注 |
Adress | 站号（地址） | |
03 | 功能码 | |
00 01 | 起始地址 | |
00 02 | 读取点数 | |
CRC | CRC校验码，前低后高 |
返回：Adress 03 04 XX XX XX XXCRC
说明：
代码 | 功能定义 | 备注 |
Adress | 站号（地址） | |
03 | 功能码 | |
04 | 读单元字节 | |
XX XX XX XX | 数据（前高后低） | 十六进制 |
CRC | CRC校验码 |
示例：
读取：01 03 00 01 00 02 95 CB
返回：01 03 04 00 00 1C 61 33 1B
1C 61转换成十进制，7265，乘以0.01分辨率，即为72.62mm
测量出来的是树干的周长，需要再进行计算，72.62÷π=23.13mm，即为树干直径。
接线方法
线颜色 | 输出信号 | ||
电压型 | 电流型 | 通讯型 | |
红色 | 电源正 | 电源正 | 电源正 |
黑（绿）色 | 电源地 | 电源地 | 电源地 |
黄色 | 电压信号 | 电流信号 | A+ |
蓝色 | B- | ||

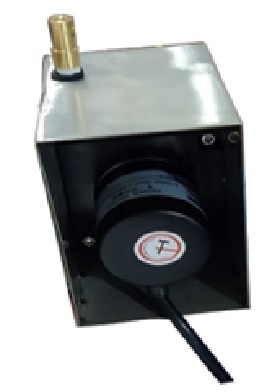

型号 | KX-ZUSZ400 |
供电电压 | DC12V |
信号输出 | RS485 |
量程 | 0-400mm |
通讯协议 | 标准MODBUS协议 |
波特率 | 9600 |
平均功耗 | 0.3W |
精度 | ±1% |
分辨率 | 0.01mm |
工作温度 | -40-80℃ |
工作湿度 | 0-95%RH |
标配线长 | 2.5m |
防护等级 | IP65 |
