三维超声波风速风向仪

三维超声波风速风向仪

简介：三维超声波风速风向仪采用超声波测量技术，独特的结构设计，大大减小了风阻的影响，提升了测量的精度。全金属材质，没有任何移动部件，坚固耐用，可以同时测量水平和垂直方向的风向，X/Y/Z 轴风速(即U、V、W 矢量输出)。适应在各种环境下，全天候的运行，为各领域的气象监测提供可靠数据。广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域。

简介

三对超声波换能器的距离固定，控制换能器收发电路实现多对换能器依次发出超声波和接收超声波，测量超声波在顺风和逆风中的飞行时间，通过风速与飞行时间的关系得到3个方向上的风速分量，由矢量合成原理得出总的风速值。根据水平面内的风速分量求出水平风向，垂直风速分量求出垂直风向。

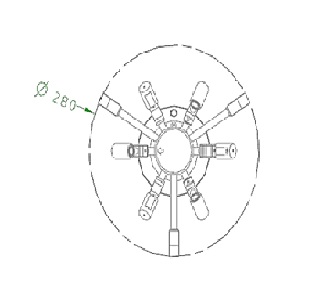

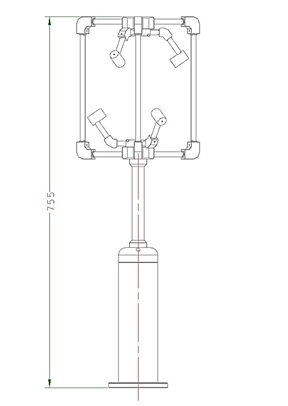

三维超声波风速风向1.jpg 三维超声波风速风向2.jpg

基本配置

超声波风速传感器可满足多项规格说明，能够在各地不同的环境下使用，现场不需要进行复杂的维护和校准。

Ø 尽可能安装在立柱顶端；

Ø 建议安装高度距地面至少2米；

Ø 传感器周围应空旷，没有遮挡物。

Ø 保证设备在运行时持续电源供电；

Ø 避免周围建筑物例如树，电线杆，高楼等所产生的絮流，这些可以对超声波风速风向仪精度产生影响。

世界气象组织给出以下建议：

Ø 气象仪安装标准：在开阔地区超过地面10米以上；开阔地区的定义是气象仪在任何障碍物高度的10米以上；

Ø 如果安装在建筑物上，理论上气象仪安装高度应该是建筑物高度的1.5倍；

Ø 如果安装在桅杆上的吊杆上、塔或者桅杆的分支上，吊杆或者分支的长度必须是塔的最小直径或对角线的两倍。吊杆需要安装在盛行风的一侧；

功能参数

技术参数

供电电压	DC 9-24V
信号输出	RS485
通讯协议	标准MODBUS协议
波特率	9600 bps
平均功耗	2W
工作温度	-40-80℃
工作湿度	0-100%RH
防护等级	IP66
监测要素	合成风速、水平风向、垂直风向、X/Y/Z轴矢量风速

要素	量程	精度	分辨率
合成风速	0～60m/s	±(0.5+3%FS)	0.01m/s
水平风向	0～359°	±3°	1°
垂直风向	-90～90°	±3°	1°
X轴风速	-60～60m/s	±(0.5+3%FS)	0.01m/s
Y轴风速	-60～60m/s	±(0.5+3%FS)	0.01m/s
Z轴风速	-60～60m/s	±(0.5+3%FS)	0.01m/s
